粉煤灰的排放方式—水力除灰

  粉煤灰房建材料行業有必要對發電廠粉煤灰的排放方式有一個大體了解，以便做好相互之間的銜接工作。

  燃煤發電廠的除灰，大體上可以分為水利除灰、氣力除灰和機械除灰三種方式。采用那一種除灰方式，由灰渣量、灰渣量、灰渣性質、自然條件、環保要求和灰渣去向等條件決定。老電廠多采用水力除灰方式，新建電廠都是大型裝機，一般均用電收塵器和氣力除灰系統或電收塵器和混合除灰系統。機械除灰渣只在老的小型電廠使用。

   一、水力除灰

  水力除灰是以水為介質輸送的，該系統有排渣、沖灰、碎渣、輸送等設備，以及除灰管道等組成。水力除灰對輸送不同的灰渣適應性強，運行比較安全可靠，操作維護簡便，并且在輸送過程中灰渣不會揚撒，我國多數中、小型電廠都采用此種除灰方式。但是，灰水pH值一般均超過環保法規的限制，不允許從灰揚向外直接排放，不論采取回收或處理措施，都需要很高的設備投資和運行費用。

  水力除灰系統可分為灰渣混排和灰渣分排兩種，灰渣混排是將除塵器分離下的爐膛排出爐渣，在灰渣輸送設備之前混合在一起。灰渣分排則是將飛灰和爐渣分別用單獨的系統輸送。

  水力除灰的輸送設備有灰渣泵、噴嘴除灰器、油隔離泥漿泵，現分述如下：

  1.灰渣噴除灰系統

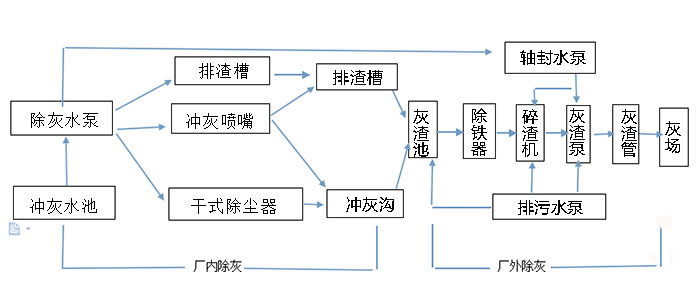

圖1-2是灰渣泵灰渣混排系統工藝流程圖。用灰渣泵可輸送的濃度高可達20%~30%，但老電廠所用舊型號灰渣泵輸送濃度均在10%一下。8PH型灰渣泵的大輸送距離為3.5km，10PH泵的大輸送距離為6.7km。

圖1-2 灰渣泵混排系統工藝流程

  2.噴嘴除灰器除灰系統

  這種除灰系統的主要設備有高壓沖灰水泵、低壓沖水泵和噴嘴除灰器等。排渣槽和除灰器灰頭下的灰渣通過低壓沖灰水泵供給的水排出，噴嘴除灰器和噴射輸送用水則由高壓沖灰水泵供水。渣和灰與沖灰水混合后經噴嘴除灰器送出。這種除灰系統輸送距離為3~5km。由于其效率低，耗水量大，一般只在間斷除灰的中、小型鍋爐使用。

  3.油隔離泥漿泵除灰系統

  油隔離泥漿泵可輸送濃度達50%~60%的稠灰漿，因此，在油隔離灰漿泵前要設濃縮池、吸漿池等。圖1-3是這種除灰系統的工藝流程圖。

  油隔離泥漿泵的出口壓力可達4000~6000KPa，對灰場在10Km以外或提升高度較大的除灰系統為有利。這種系統的耗水量?jī)H為灰渣泵除灰系統耗水量的20%左右。這種系統設備和操作和較為復雜，維修工作量大，一般用于大型企業。

圖1-3  油隔離泥漿泵除灰系統工藝流程圖

       1. 濕式除灰器斗；2.濃縮池；3.吸漿池；4、油隔離泥漿泵；5. 回水池；6.會水泵
